AR-DV1で復調できるデジタル無線まとめ

AR-DV1

AR-DV1で復調できるデジタル無線について,RL誌や2ちゃんねる,自分で調べたことなどをまとめました。

結論から言うと

  • 聞こえる→デジ簡,報道,国交省,本四高速,一般業務無線,一部のタクシーなどデジタル無線のごくごく一部
  • 無理→警察,消防,JR,海保,ほとんどの私鉄,タクシーなどなどデジタル無線の大部分

です。

要するに数多くあるデジタル無線のうち,マイナーなごく一部のものが復調できると思っていただければいいかと思います。
警察とか消防やJRを期待している方がおられたら,この先は何も得るものはないので見ない方がいいです。

AR-DV1で聞こえるデジタル無線

デジタル簡易無線

おおむね普通に聞こえます。
秘話がかかっている局も,ほぼ解読できます。

ユーザーコード(UC)も設定されていれば表示されるので,使用局側がチャンネルを変えてもUCでどの局かを特定するのが楽です。
しかし,AR-DV1はUCをメモリに登録できず,UCによる選択受信ができません。
ICOMのものならできます。

また,アルインコの強化秘話は解読できないらしいです。

さらに,

  • 秘話+個別呼出設定のもの(アイコム製がダメらしい)

については,秘話コードは一応判明するものの,コードを合わせてもまともな音声になりません。
これもIC-R30やIC-R8600ならちゃんとした音声になります。

AR-DV1で受信できない一部のDCR局を受信できる

秘話コードの解読の仕方

まず受信モードをDAモードかD-CRモードにします。

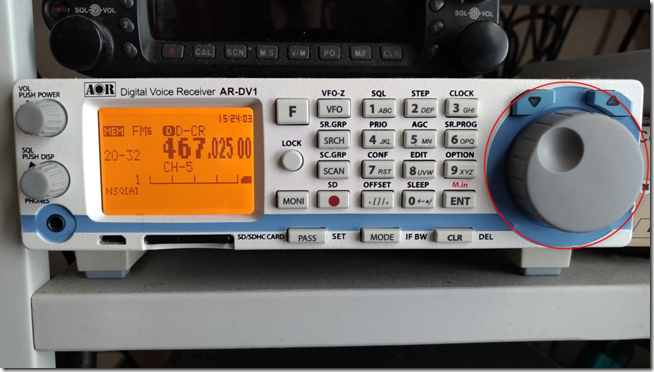

メインダイヤルを押します。

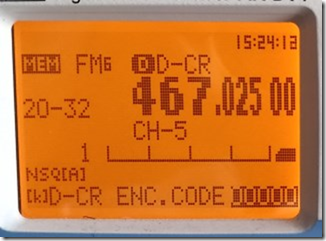

画面の下に

  • D-CR ENC.CODE 00000

と表示されます。


「MODE」キーを

  • D-CR ENC.CODE 00000

の00000部分が?でピコピコし始めるまで長押しします。

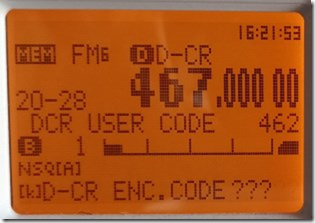

あともうちょっとで分かりそうってなると?が3つになってピコピコします。

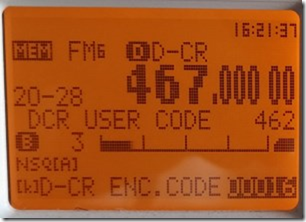

解読すると,そのコードが表示されます。


メモリーモードの場合は,そのまま1回「ENT」キーを押して,再度長押ししたら解読した秘話コードでメモリチャンネルが上書きされます。

一部のタクシー無線

タクシー無線は

総務省 電波利用ホームページ | 無線局等情報検索
電波利用,無線局,免許,登録

で周波数を調べられますが,調べた際に

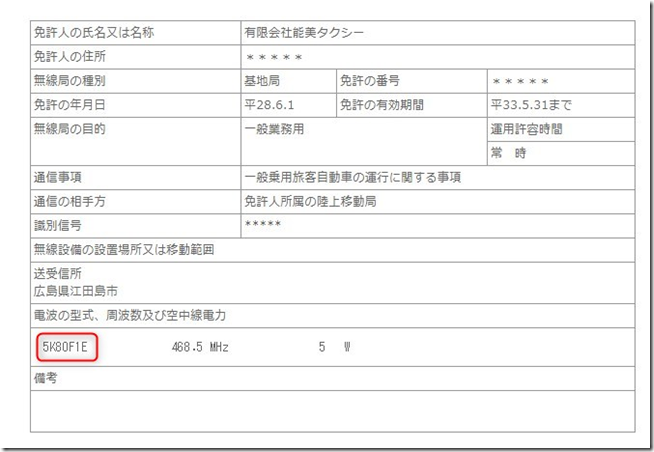

F1Eの例

電波形式が「F1E」のFSK方式を使っている局だと受信できる可能性があります。
ちなみに「G1E」のPSK方式はダメです。
残念なことにG1Eの方が多数派です。

G1Eの例

また,F1Eでもすぐ受信できる局と放置しないと受信できない局があり,こればっかりは受信してみないと分かりません。

放置モードで受信にするには

ひたすら放置

やり方はデフォルトでは聞こえないFSKタクシーを選んで,後はひたすら放置するだけです。
秘話コード解読操作(モード長押し)は必要ありません。
ただし成功までは不安定で,数分でできることもあれば10時間以上かかることもあります。

これは推測なのですが「音声+データ通信」をやっている局は,データ通信が解読の邪魔をしてしまうのではないかと。
音声通話しかないところで放置すると早く成功するように思います。
データ通信付のところは,明らかに短い信号が受信できるのですぐにわかると思います。

スキャンや電源断でリセットされる

また,いったん受信できるようになっても,モードを切り替えたり電源を切ったりするとダメになります。
モード切替やVFO上の周波数変更は大丈夫です。
スキャンを実行するとダメになるようです。

放置モードを楽しむための方法

現状そんな不完全な放置モードですが,連続して?受信する方法もあるので紹介しておきます。

IF出力ができる受信機をメイン受信機にして,AR-DV1は解読器として使うというものです。
今回私は,AR5000を使いました。

その例で説明すると,AR5000背面のIF出力(10.7MHz)とAR-DV1のアンテナ入力をつなぎます。
そしてAR5000で放置モード突入用の周波数(前述のとおり音声のみの局がよいでしょう)を選びます。
AR-DV1は受信周波数を10.7MHzにして放置します。

数分後~数時間後には解読できるようになりますが,以後AR-DV1はただの解読器になるので,さわらないようにします。
そしてAR5000に放置モードを使っている周波数をメモリしてスキャンさせます。
そうすると,それらの音声が復調できるようになります。
スキャンができるので快適です。

ただ放置モードにすると今まで普通に受信できていたデジ簡などが聞こえなくなります。

報道連絡波

聞こえますが,秘話コードを調べる必要があります。
なお,秘話コードは基本的に系列局で同じ(一部例外もあります)で,ヘリなんかはたまに他県の携帯基地局と交信しています。
ちなみに系列局毎に4波割り当てられているそうで,支局はその4波の中から1波か2波割り当てられているようです。
RANコードは支局毎に変えているようです。

海自450MHz連絡波の一部

この周波数はアナログとデジタルを両方使っていて,なおかつデジタルは受信できるものと受信できないものがあります。
ですから,AR-DV1で受信する時はDAモードで受信した方がいいです。
聞こえるデジタルの場合は何もしなくてもP25モードになって受信できます。

受信できないやつはケロケロはいうんですが,デジタル簡易無線のように秘話解読しようとしてもダメです。

国交省

390MHzにあったK-Cosmosの代替として最近整備が進んでいる140MHzの周波数です。
普通に聞こえますが通話の機会はあまり多くありません。

一般業務無線

  • 153.3125 – 153.3500
  • 365.6125 – 365.6375
  • 384.63125 – 384.65625
  • 413.55000 – 413.60000

あたりに新たに免許された局はDMRとかNXDNなので受信できるみたいです。

地域振興無線

これも一部地域ではDMR使っており,受信できます。

本四高速

本四高速はアナログのときからNEXCOとは違うシステムを使っていて,デジタルもNEXCOとは違うものを採用しているようです。

これも秘話解読すれば受信できます。

NTT連絡波

東京方面では受信できるそうです。
が,地方都市ではそもそも無線使ってないと思われます。
大昔アナログのときに何度か聞いたことはありましたが・・・

聞けそうで聞こえないもの

海保300MHz連絡波

ケロケロ音はするのでモードボタン長押しでいけそうな感じがするのですが,一部の自衛隊450MHz連絡波と同じでAESという暗号がかかっていて聞こえないそうです。

ちなみにこれは海自と相互連絡が取れるらしいですね,すごい。

総合通信局

以前は暗号化P25を使っていて最近DMRに変えたらしいのですが,やはり秘話がかかっていて受信できないそうです。

聞けないもの

警察,消防,電力,デジタル防災行政無線,NEXCO,デジタル列車無線,タクシー(G1Eのもの),デジタルMCAなどなど聞けないものの方が多いですw

警察や消防は無理にしてもNEXCOとか電車タクシーくらいは聞こえるようにしてほしいですよね。

でもここまで受信できるものは他にはありませんから,今後もAORさんには頑張っていただきたいです。

その他

デジタル無線の規格等まとめ

デジタルモードでのIF帯域について

私はメモリ編集にARC DV1というソフトを使用しています。

AOR ARDV1,AR-DV1,AORDV1,DV2, TETRA AOR DV2,CONTROL,DV1,butel,ARCAT,virtual control,AOR,dmr receiver,Ar dv,aor digital receiver programming software control
AOR AR DV1 Software TETRA programming control software

クセがあって使いにくいソフトなんですが,惰性でこれを使っています。

このソフトを使ってデジタルモードを登録すると,なぜかIF帯域がぐちゃぐちゃになって登録されるのです。
一応デジタルモードではIFは自動で調整されるということになっており,受信自体には問題がないのですが,スキャンに問題がでてきます。

具体的にはメモリされている帯域が広くなればなるほどスキャンが遅くなります。
このソフトを介した場合,デジタルモードでもIF帯域を一応登録できるので,IFは6Khzで登録しましょう。
それ以前にこのソフト使っている人が他にいるのかどうかという話ではありますが・・・
