BCD436HPでAPCO-25(P25)をトランキング受信する方法(19/5/7ちょっと追記)

BCD436HP

APCO-25,略してP25とか言ったりしますが,これはアメリカの公共デジタル無線の規格で,秘話がかかっていなければ受信できます。
在日米軍はバリバリに使っていますが,中には秘話がかかっているものあります。
日本の政府機関などでも使われているようですが,ほぼ秘話付のようです。

このP25をトランキング受信する方法について日本語で解説したサイトはありませんし,自分も設定でかなり苦労したので,P25を受信するほかの誰かのためになればと思い設定方法を書いてみました。
設定についてはBCD436HPのメモリ編集ソフトBCD×36HP Sentinel(センチネルソフト)を使います。

新しいフェイバレットリストの作成

センチネルソフトを起動させると上のような画面が出るので,☆マークをクリックしてフェイバレットの新規作成画面に進みます。

すると下のダイアログが出てくるので・・・

今回は新しくリストを作るので「NewFavoliteList」をクリック。

システムの作成

フェイバリットリスト内に新しいシステムを作ります。
「SystemName」はお好きなものを。

「SystemType」は

  • P25 Trunk
  • P25 X2-TDMA
  • P25 One Frequency
  • Motorola
  • EDACS
  • LTR
  • Conventional

とあって訳が分かりませんが,いろいろ試した結果「P25 Trunk」が正しいようです。
ちなみにP25 One FrequencyやP25 X2-TDMA,Conventionalでも受信できることはできます。

サイトとオプションの設定

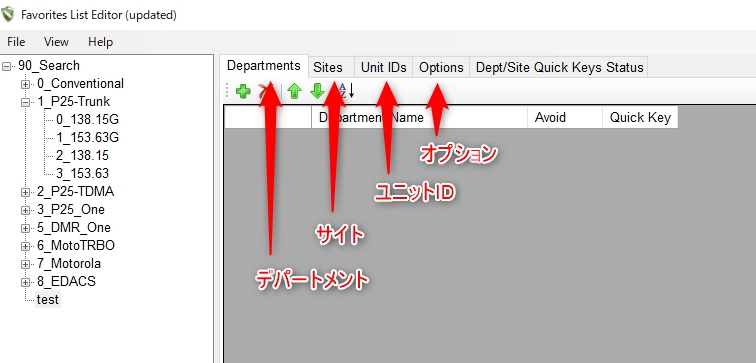

システムの作成が終わると,上のような画面になります。

それぞれのタブについては

  • Department(トークグループID(TGID)の編集)
  • Sites(周波数の編集)
  • Units IDs(個別ID(UID)の編集)
  • Option(オプション設定)

という意味です。

とりあえずやらないといけないのはサイトを新規で作ることと,オプションの設定を一部変えないといけません。
デパートメントは最初は作らなくてよいです。

サイトの設定

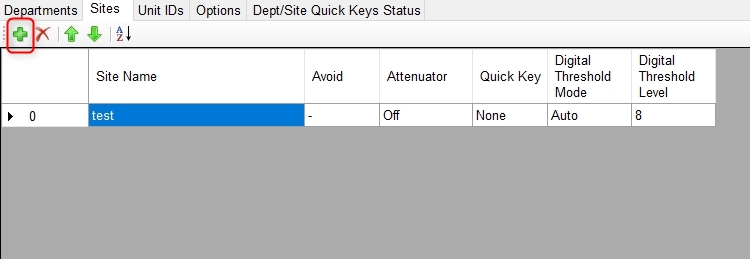

サイトのタブから「+」を押して新規サイトを作りましょう。

「Site Name」は適当な名前で。

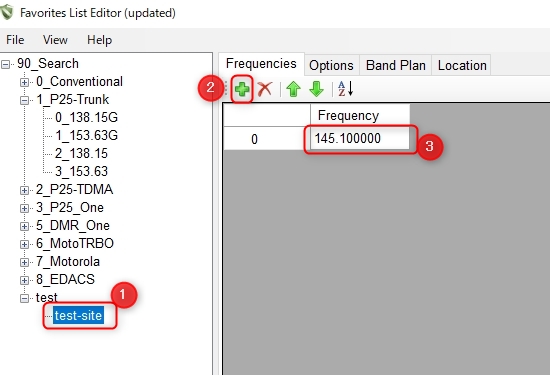

左側のカラムにさっき作ったサイトが出てくるので,それを押します。
サイトの編集画面になるので,「+」を押して制御チャンネルの周波数を入力します。

常にザーザーいってる周波数が制御チャンネルです。
それ以外の通話チャンネルを登録する必要はありません。

オプション設定の変更

基本的にいじらなくてもいいんですが,「ID Search」がなぜか初期状態でオフになっているので,これを必ずオンにしないといけません。
オフだと,デパートメントに登録したIDのみを受信するようになるので,何も登録していない状態だと永遠に受信できません。

これで設定は終わりです。
あとはこのデータをBCD436HPに流し込んでスキャンさせるだけです。

以上で受信できるはずです。

その他の設定

デパートメントについて

Departmentはグループ毎のID(TGID)を登録するものです。
これらは当然受信していかなければ分かりませんから,最初は何も入力しようがありません。
聞くにつれてなんとなく分かっていくので,都度分かったIDに名前をつけていきます。

TGIDに名前を付けて登録しておくと,受信した際に数字ではなくて名前が表示されるため分かりやすいほか,重点的に聞きたいグループがあれば優先的に受信できるようにしたり,受信時にLEDを点滅させたりアラートトーンをならしたり,逆に聞きたくないグループのみスキップするようにすることもできます。

私はどちらかというとスキップ用途で使うことが多いです。

TGIDの例。
「ChannelName」に名前,「TGID」が5ケタの数字,Avoidでスキップしたり,P-Chでプライオリティ指定できたりします。

ユニットIDについて

ついでなんでユニットIDについても説明します。
こっちは個別ID(UID)で,個別局ごとのIDです。
こちらも受信していかないとメモリのしようがないので,初期段階ではほっておいて大丈夫です。

デジタルスレッショルドレベル(19/5/7追記)

制御チャンネルや通話チャンネルの信号強度がイマイチで復調ができたりできなかったりの時は,デジタルスレッショルドレベルを下げると改善することがあります。

やり方はサイトのオプションから変更できます。

  • 上画面の①のようにサイトを選択
  • 右カラムの「Option」タブを選択(②)
  • ③で「Manual」を選択
  • ④で数値を調整(5まで下げられます)
